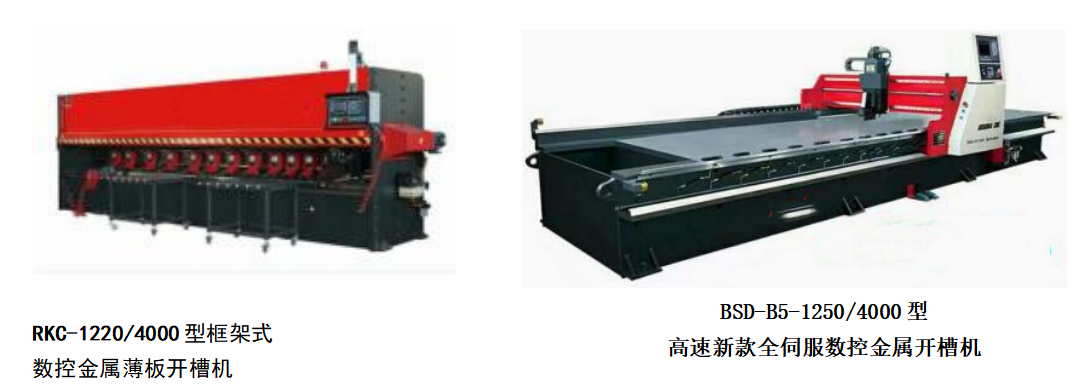

數控金屬開槽機
Send Email
機床性能特點：
本機床機座，橫梁均采用框架結構設計，整體鋼性好，變形小。
本機機座固定不動，斜齒輪，齒條傳動，橫梁移動，移動速度可變頻調整，切削過程平穩(wěn)高效，切削表面平整光滑。
本機為X軸數顯，Y1軸，Y2軸，Z軸三軸數控機床，定位精度高，加工范圍大。
本機分別設有邊壓料和端壓料裝置，均采用液壓壓緊，壓料力可調，壓緊可靠，液壓系統(tǒng)增設儲能器補償，電機間隙工作，節(jié)約能源，控制油溫
開槽機技術參數
開槽板料最大寬度 | 1220mm |
開槽板料最大長度 | 4000mm |
開槽板料最大厚度 | 4mm(板料平面度＜3mm) |
開槽板料最小厚度 | 0.8mm |
V型槽距邊最小距離 | 8mm |
橫梁移動（X軸）最大距離 | 4100mm |
橫梁前移（X軸）切削速度 | 最大40m/min |
橫梁后移速度 | 最大50/min |
刀架左右移動（Y1軸）最大距離 | 1220mm |
刀架左右移動（Y1軸）及端壓料（Y2軸）移動速度 | 最大20m/min |
刀架左右移動（Y1軸）分辨率 | 0.001mm |
刀架上移動(Z軸)最大距離 | 50mm |
刀架上移動（Z軸）速度 | 最大20m/min |
刀架上下移動（Z軸）分辨率 | 0.001mm |
橫梁移動（X軸）電機功率 | 5.5KW |
刀架左右（Y1軸）及端壓料（Y2軸）移動伺服電機功率 | 0.85KW |
刀架上下（Z軸）移動伺服電機功率 | 0.85KW |
液壓系統(tǒng)工作壓力 | 6-8mpa |
油泵電機功率 | 1.1KW |
機械重量 | 8800kg |
注：本表參數如與機床數據不符，應以機床實際數據為準。本公司保留最終解釋權。
