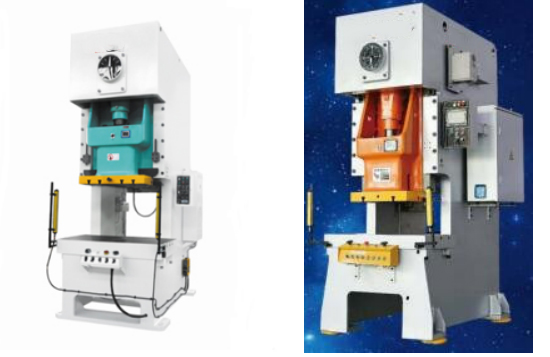

JH21系列開式固定臺高性能壓力機
Send Email
性能特點：
1.機身選用優質鋼板CNC切割，CO2焊接結構，整體剛性好，外形美觀；機身采用臺車式電爐退火或振動時效手段去除應力，變形小。
2.曲軸縱向放置，支點距離短，結構緊湊，布局合理。
3.傳動齒輪在齒輪箱中浸油運行，齒輪表面研磨處理，傳動運行噪音低，磨損小。
4.氣動摩擦離合器-制動器，機械連鎖，安全可靠、噪音低，摩擦片不易磨損；選用國產上海"鼎杰"品牌離合器或意大利"OMPI"品牌離合器；并根據用戶的特殊需要提供濕式離合器。
5.選用進口氣動外置式液壓過負荷泵，動作反應靈敏，穩定性好，維護方便。
6.滑塊導軌采用六面導向，導軌長，運行精度高。
7.潤滑系統選用進口電動油脂泵自動定點潤滑，并配備有遞進式分配器，供油時間和供油量由PLC系統控制，油路堵塞自動報警指示。
8.滑塊裝模高度調節，使用方便，同時配數字式模高指示器，顯示精度+0.1mm。（注：JH21-45型以下為手動、JH21-60型以上電動調節）。
9.電氣系統選用法國"施耐德"品牌、日本"和泉"可編程序控制器（PLC）控制，行程次數無級調速，具有急停、寸動、單次和連續操作方式；主要電器元件均為法國"施耐德"品牌，性能可靠。
JH21開式固定臺高性能壓力機主要技術參數:
技術參數 | 單位 | JH21 | JH21 | JH21 | JH21 | JH21 | JH21 | JH21 | JH21 | JH21 | JH21 | JH21 | ||
滑塊公稱壓力 | KN | 250 | 450 | 600 | 800 | 1250 | 1600 | 2000 | 2500 | 3150 | 4000 | 5000 | ||
能力發生位置 | mm | 3/2 | 3.2/2 | 4/2.5 | 4.5/2.5 | 5/3 | 6/3.5 | 7/3.5 | 7/4 | 7/4 | 8/4.5 | 8 | ||
滑塊行程 | mm | 80/50 | 120/60 | 140/80 | 160/90 | 180/100 | 200/120 | 250/130 | 250/150 | 250/150 | 280/180 | 280 | ||
行程次數 | 固定 | s.p.m | 100 | 80 | 70 | 60 | 65 | 45 | 45 | 40 | 40 | 35 | 25 | |
可變 | L | s.p.m | 60-100 | 50-80 | 40-70 | 35-60 | 35-65 | 25-45 | 25-45 | 25-40 | 25-40 | 20-35 | ||
S | s.p.m | 80-140 | 70-130 | 60-110 | 55-100 | 50-95 | 40-75 | 35-60 | 30-55 | 30-55 | 30-50 | |||
最大封閉高度 | mm | 205/265 | 270/300 | 300/330 | 320/355 | 350/390 | 400/440 | 450/510 | 500/550 | 500/550 | 530/580 | 550 | ||
封閉高度調節量 | mm | 50 | 60 | 70 | 80 | 90 | 110 | 110 | 120 | 120 | 120 | 120 | ||
滑塊中心距機身距離 | mm | 210 | 225 | 270 | 310 | 350 | 390 | 430 | 450 | 450 | 480 | 480 | ||
滑塊底面尺寸 | 左右 | mm | 360 | 410 | 480 | 540 | 620 | 700 | 880 | 950 | 950 | 1000 | 1000 | |
前后 | mm | 250 | 340 | 400 | 460 | 520 | 580 | 650 | 700 | 700 | 750 | 750 | ||
模柄孔尺寸 | 直徑 | mm | 40 | 50 | 50 | 50 | 70 | 70 | 70 | 70 | 70 | 70 | 70 | |
深度 | mm | 60 | 60 | 70 | 70 | 80 | 100 | 100 | 100 | 100 | 100 | 100 | ||
工作臺尺寸 | 左右 | mm | 700 | 810 | 870 | 950 | 1100 | 1170 | 1390 | 1500 | 1540 | 1700 | 1800 | |
前后 | mm | 400 | 440 | 520 | 600 | 680 | 760 | 840 | 880 | 880 | 940 | 940 | ||
厚度 | mm | 80 | 110 | 130 | 140 | 155 | 165 | 180 | 190 | 190 | 200 | 250 | ||
地腳螺栓距離 | 左右 | mm | 690 | 754 | 840 | 920 | 1040 | 1140 | 1360 | 1460 | 1500 | 1550 | 1668 | |
前后 | mm | 1080 | 1190 | 1100 | 1235 | 1510 | 1600 | 2020 | 2150 | 2320 | 2500 | 2585 | ||
外形尺寸 | 左右 | mm | 830 | 1075 | 1200 | 1280 | 1220 | 1375 | 1690 | 1680 | 1720 | 1790 | 1770 | |
前后 | mm | 1390 | 1625 | 1685 | 1990 | 2125 | 2355 | 2580 | 2820 | 3060 | 3150 | 3150 | ||
高度 | mm | 2120 | 2391 | 2560 | 2725 | 3055 | 3215 | 3810 | 3915 | 3975 | 4320 | 4325 | ||
氣囊 | 定出能力 | KN | 23 | 35 | 63 | 80 | 100 | 140 | 140 | 140 | 140 | 140 | ||
行程 | mm | 60 | 70 | 80 | 90 | 100 | 140 | 140 | 100 | 100 | 100 | |||
頂板高度 | mm | 300*220 | 350*200 | 410*220 | 460*340 | 540*420 | 560*420 | 560*420 | 560*420 | 560*420 | 560*420 | |||
電機功率（固/變） | KW | 2.2/3 | 5.5/5.5 | 5.5/7.5 | 7.5/11 | 7.5/11 | 15/18.5 | 15/18.5 | 30/37 | 30-37 | 37-45 | 37 | ||
重量 | kg | 2600 | 3500 | 5500 | 7500 | 11000 | 15200 | 20500 | 28000 | 28000 | 33000 | 42000 | ||
使用空氣壓力 | mpa | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | ||
注：本表參數如與機床數據不符，應以機床實際數據為準。本公司保留最終解釋權。
標準配置：
干式離合器， 液壓過載保護裝置， 電動黃油潤滑裝置， 手動稀油潤滑裝置， 滑塊及上模平衡裝置， 電子式曲軸角度指示器電子凸輪控制器， 電動滑塊調整裝置， 可編程控制器， 滑塊上部脫料裝置， 空氣源快速接頭， 雙聯電磁閥， 可移動雙手操作臺防震墊， 空氣吹料， 變頻器， 可移動電器控制箱。
選用配置：（用戶選用，應在合同中注明）
濕式離合制動器， 氣壓式模墊裝置， 光電式安全裝置， 快速換模裝置， 腳踏開關， 自動送料輸出軸， 預置計數器
